Удалённые объекты — нефтяные месторождения, горнодобывающие предприятия, ветроэнергетические парки в степях — объединяет одна проблема: доставить и смонтировать подстанцию там, куда не ведут нормальные дороги и нет подъёмной техники. Именно для таких условий реализация комплектных трансформаторных подстанций модульного типа стало стандартом. В статье разберём, как решается логистика и монтаж таких объектов и что нужно предусмотреть при заказе оборудования.
Требования к транспортировке и ограничения по габаритам
Транспортировка комплектных трансформаторных подстанций модульного типа на удалённые объекты начинается с анализа доступных маршрутов и ограничений по грузоподъёмности техники:
- Разбивка на транспортные блоки по 20 и 40 футов — стандартизация под размеры морских контейнеров позволяет использовать любые виды транспорта; каждый блок весит не более 20–25 тонн, что соответствует грузоподъёмности обычного полуприцепа-тяжеловоза.
- Усиленная рама и крепёжные узлы — корпус модуля проектируется с учётом динамических нагрузок при транспортировке по грунтовым дорогам; рым-болты и стропильные проушины рассчитаны на подъём полностью укомплектованного модуля краном грузоподъёмностью от 25 тонн.
- Заводская проверка перед отправкой — модуль проходит полные электрические испытания на заводе до разборки для транспортировки; на объекте остаётся только подключить межмодульные соединения и выполнить пусконаладку, а не повторять всё с нуля.
- Воздушная транспортировка вертолётом — для объектов без дорог отдельные элементы весом до 5–8 тонн доставляются на внешней подвеске; под такой режим транспортировки проектируются специальные точки захвата и защитные кожухи вводов.
- Антикоррозионная подготовка к длительному хранению на площадке — оборудование нередко поступает на объект задолго до начала монтажа; консервация вводов, осушители в шкафах управления и защита трансформатора азотной подушкой продлевают сохранность без потери параметров.

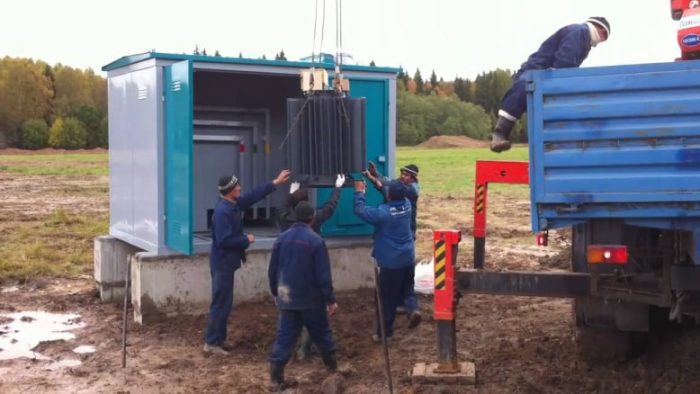

Монтаж модульной подстанции в полевых условиях
Полевой монтаж отличается от заводской сборки ограниченным набором инструментов, нестабильными погодными условиями и сжатыми сроками. Практические решения, которые применяются при монтаже:
- Свайный или плитный фундамент вместо заглублённого — буронабивные сваи или железобетонные плиты позволяют установить модуль на слабых, пучинистых или вечномёрзлых грунтах без масштабных земляных работ; выравнивание осуществляется регулировочными опорами корпуса.
- Межмодульные соединения шинопроводом вместо кабельной разделки — жёсткие шинные соединения между отсеками ВН, трансформатора и НН монтируются болтовым соединением за 2–4 часа; кабельная разделка в полевых условиях занимает в 3–4 раза больше времени и требует специализированного инструмента.
- Преднастроенные вторичные цепи и маркированные жгуты — управляющие кабели между шкафами собираются на заводе, маркируются и упаковываются в защитную гофру; монтажник соединяет разъёмы по схеме, а не прокладывает провода поштучно.
- Автономное электроснабжение при пусконаладке — передвижной дизельный генератор обеспечивает питание оперативных цепей и освещения при наладке до подачи рабочего напряжения; потребность в генераторе закладывается в план пусконаладочных работ.
- Минимальный состав пусконаладочной бригады — заводская сборка и испытания снижают объём работ на объекте до уровня, выполнимого бригадой из 3–4 человек; полный ввод в эксплуатацию занимает 2–5 дней против 2–3 недель при традиционном монтаже.
За проектированием и поставкой комплектных трансформаторных подстанций модульного типа для удалённых объектов обращайтесь к производителю электрооборудования KazElectroSnab (https://iicom.kz/) — компания обеспечивает сопровождение от технического задания до ввода в эксплуатацию.
