Гибка металла – это технологический процесс пластической деформации заготовки, при котором деталь получает заданный угол или радиус без разрушения структуры. Метод применяют при изготовлении корпусов, кронштейнов, коробов, профилей, элементов ограждений и множества других изделий, где важны точная геометрия и повторяемость.
Качество гибки https://metall-gu.ru определяется сочетанием материала, толщины, направления проката, параметров инструмента и режима работы оборудования. Даже небольшие отклонения по усилию, радиусу или положению упора приводят к пружинению, трещинам, «волнам» и несовпадению размеров, поэтому процесс требует соблюдения правил и контроля.
Технология гибки: как формируется нужная геометрия

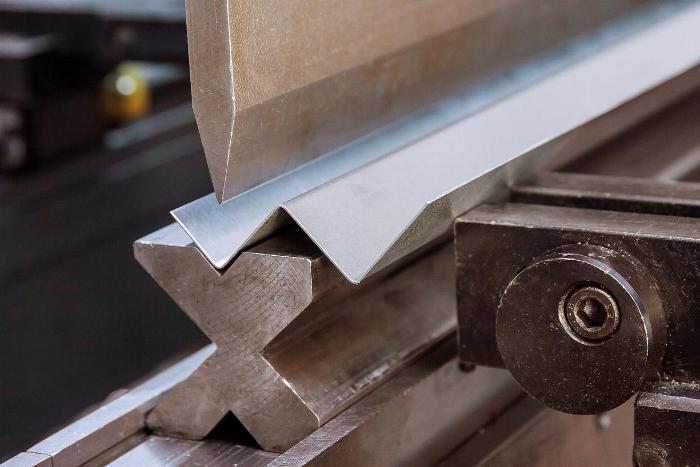

В основе процесса – воздействие пуансона на лист или профиль, уложенный на матрицу. Под нагрузкой металл переходит в пластическое состояние, а после снятия усилия частично возвращается назад (пружинит), что учитывают при настройке угла и глубины хода.
Основные способы гибки
- Воздушная гибка – заготовка опирается на кромки матрицы, угол формируется глубиной вдавливания; метод универсален и быстрый.
- Дожим (bottoming) – заготовка прижимается к матрице почти полностью; точность выше, но требования к усилию и инструменту жестче.
- Калибровка (coining) – сильный дожим с локальной деформацией; минимизирует пружинение, подходит для высокой точности, но повышает износ оснастки.
- Гибка на вальцах – формирование больших радиусов и цилиндрических/конических обечаек.
Материал и подготовка заготовки
На результат влияют марка и состояние металла: конструкционные стали, нержавеющие сплавы и алюминий гнутся по-разному. Важны чистота кромок и отсутствие надрезов: любые риски, заусенцы и микротрещины в зоне растяжения увеличивают вероятность разрыва.
Также учитывают направление проката: при гибке поперек проката металл чаще переносит деформацию лучше, чем при гибке вдоль. Для ответственных деталей это правило используют как базовое при раскрое.
Радиус гиба, матрица и пружинение
Слишком малый внутренний радиус повышает растяжение наружного слоя и может вызвать трещины, особенно у твердых сплавов и при большой толщине. Выбор V-матрицы и пуансона определяет распределение напряжений: чем шире раскрытие матрицы, тем меньше требуемое усилие, но тем сильнее может проявиться пружинение.
Пружинение – естественный «откат» угла после разгрузки. Его компенсируют перерегибом (задают угол чуть меньше нужного), подбором режима (дожим/калибровка) и корректной настройкой инструмента.
Какие металлы и сплавы подходят для сгибания без трещин
Для гибки без трещин важнее всего не «название металла», а его пластичность в текущем состоянии: химический состав, степень нагартовки (наклёпа), термообработка, толщина и направление проката. Один и тот же сплав может гнуться отлично в отожжённом состоянии и растрескиваться после упрочнения холодной деформацией.
Выбор материала следует делать с учётом требуемого радиуса, типа гибки (V-образная, ротационная, кромкогиб), наличия отверстий/надрезов и качества кромки. Чем выше пластичность и чем меньше склонность к деформационному старению и хрупкому разрушению, тем легче получить чистый сгиб без микротрещин.
Итог
Лучше всего для гибки без трещин подходят металлы и сплавы с высокой пластичностью и невысокой прочностью в исходном состоянии: низкоуглеродистые стали (особенно глубоковытяжные), отожжённые алюминиевые сплавы (серии 1xxx/3xxx/5xxx), медь и латуни с умеренным содержанием цинка, а также многие аустенитные нержавеющие стали при корректном радиусе и направлении гиба.
- Низкоуглеродистые стали (DC01/DC03/DC04, Ст08 и аналоги) – универсальный выбор для малых радиусов и серийной гибки.
- Алюминий: наиболее «гибкие» – 1050/1100, 3003, 5005/5052 (особенно в состояниях O/H111); серии 2xxx/7xxx обычно требуют больших радиусов и осторожности.
- Медь – гнётся очень хорошо, но чувствительна к наклёпу; при сложной гибке помогает промежуточный отжиг.
- Латунь – хорошо гнётся при умеренном Zn (типовые «мягкие» латуни), но повышенное содержание Zn увеличивает риск трещин.
- Нержавеющая сталь (AISI 304/316) – обычно гнётся надёжно, но требует большего усилия и часто большего радиуса из-за наклёпа; ферритные и мартенситные марки более капризны.
- Выбирайте материал в мягком/отожжённом состоянии, если нужен малый радиус и стабильное качество.
- Старайтесь гнуть поперёк направления проката (если это возможно) и избегайте надрезов/заусенцев на линии сгиба.
- Если трещины появляются даже на «гибких» сплавах – увеличьте радиус, скорректируйте инструмент и проверьте состояние материала (наклёп, старение, партия).
Главное правило: минимизировать локальные концентрации напряжений (слишком малый радиус, дефекты кромки, отверстия близко к сгибу) и подбирать сплав/состояние с достаточной пластичностью – тогда гибка проходит без трещин и без потери прочности в зоне сгиба.
