Теплообменное оборудование работает в агрессивных условиях. Высокие температуры, агрессивные среды, постоянные перепады давления. Все это сказывается на ресурсе компонентов. Закупка запчастей — не просто административная процедура. Это инженерная задача, от которой зависит эффективность всего технологического процесса. Ошибка в выборе уплотнения или пластины может привести к остановке линии. Потери от простой оборудования измеряются десятками тысяч рублей в час. Поэтому к подбору деталей нужно подходить с позиции технического расчета, а не цены в прайс-листе.
Ключевой параметр при выборе пластин

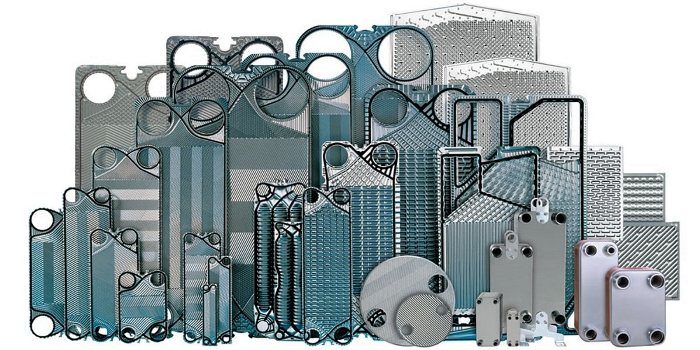

Пластинчатые теплообменники требуют периодической замены пластин из-за коррозии или механических повреждений. Важно смотреть не только на материал, но и на геометрию. Стандартные пластины из нержавеющей стали AISI 316L выдерживают давление до 16 бар. Однако при работе с агрессивными средами, например, с хлоридсодержащей водой, требуется титан или двустороннее покрытие. Разница в цене может достигать 300%, но срок службы вырастает с 3 лет до 8–10 лет. Толщина пластины обычно составляет от 0,4 до 1,0 мм. Более тонкие пластины обеспечивают лучшую теплоотдачу, но быстрее выходят из строя при гидравлических ударах. Для промышленных систем с частыми пусками и остановками лучше выбирать усиленные варианты толщиной 0,8 мм.
Уплотнения: материал имеет решающее значение
Прокладки — самое уязвимое место. Они работают при постоянном сжатии и температурном расширении. Резина EPDM (этилен-пропиленовый каучук) выдерживает температуры до 150 °C. Это стандарт для систем отопления. Но если температура теплоносителя превышает 170 °C, EPDM начинает разрушаться. В таких случаях нужен фторкаучук (FKM/Viton). Он стоит в 2–3 раза дороже, но сохраняет эластичность при 200 °C. Еще один критический фактор — химическая стойкость. EPDM не подходит для масел и углеводородов. Там требуется нитрильный каучук (NBR). Ошибка в выборе материала прокладки приводит к протечкам уже через 3–6 месяцев. Статистика сервисных компаний показывает, что 40% отказов ПТЭ связаны именно с неправильным подбором уплотнений.
Диаметры и типы соединений
При закупке патрубков и фланцев нельзя ориентироваться только на условный проход. Нужно смотреть на реальную площадь сечения. Стандартные диаметры DN40, DN50, DN80. Но если вы меняете старый блок на новый, обратите внимание на расположение отверстий. У разных производителей шаг крепления фланцев может отличаться на 5–10 мм. Это критично для монтажа на действующем объекте. Болты должны быть из нержавеющей стали A4 (316). Обычная углеродистая сталь быстро заржавеет в условиях конденсации, и разборка теплообменника станет невозможной без разрушения крепежа. Момент затяжки болтов при сборке должен составлять от 20 до 40 Н·м в зависимости от размера. Перебор приведет к деформации пластины, недобор — к утечке.
Гидравлические потери и чистка
Запчасти — это не только детали, но и регламент обслуживания. При закупке учитывайте возможность легкой очистки. Сухая чистка эффективна при слое отложений до 0,5 мм. Если накипь толще, нужна химическая промывка. Для этого в теплообменнике должны быть предусмотрены специальные отверстия для подачи реагентов. Их диаметр обычно 15–20 мм. Отсутствие таких отверстий или их неправильное расположение делает обслуживание невозможным без разборки. Разборка — это всегда риск повреждения прокладок и пластин. Каждый разбор сокращает ресурс оборудования на 10–15%. Поэтому при проектировании новой системы или модернизации старой, стоит заранее предусмотреть доступ для химической мойки. Подробнее о том, как правильно подбирать комплектующие, можно узнать из материалов по ссылке запчасти теплообменника.
Сертификаты и происхождение
Никогда не покупайте детали без сертификата качества. Особенно это касается пластин. Металл должен иметь протокол испытаний на коррозионную стойкость. Для пищевой промышленности требуется сертификат FDA. Для газовых систем — сертификат соответствия нормам давления. Китайские аналоги часто не соответствуют заявленной толщине стали. Реальная толщина может быть на 0,05–0,1 мм меньше заявленной. Это кажется мелочью, но при расчете теплообмена это дает потерю эффективности на 3–5%. В масштабах года это огромные потери энергии.
Сроки службы и экономия
Экономия на запчастях при покупке редко бывает оправданной. Оригинальные пластины служат в 2 раза дольше неоригинальных. Прокладки оригинального производителя выдерживают 3–5 циклов нагрева-охлаждения. Дешевые аналоги рвутся после 1–2 циклов. Стоимость простой линии составляет от 50 000 до 500 000 рублей в час. Очевидно, что экономия 10–20% на деталях не компенсирует риски. Лучше закупать комплектующие у проверенных поставщиков, которые дают гарантию. Гарантийный срок на пластины обычно 1 год, на прокладки — 6 месяцев. Требуйте эти документы при приемке. Это защитит вас в случае скрытых дефектов.
Теперь о специфике крепежа и рамных элементов. Рамные балки и натяжные болты подвержены коррозии. Их нужно проверять регулярно. Изгиб рамной балки более 2 мм на метр длины говорит о необходимости замены. Плоскость прилегания задней плиты должна быть выверена с точностью до 0,1 мм. Иначе пластины будут работать с перекосом. Это приведет к неравномерному распределению теплоносителя. Часть пластин будет работать на полную мощность, часть — простаивать. Эффективность теплообменника упадет на 15–20%. При закупке запчастей всегда запрашивайте чертежи и спецификации. Сравнивайте их с вашими текущими узлами. Даже небольшая разница в геометрии может сделать деталь непригодной.
Выводы просты. Подход к закупке должен быть инженерным. Проверяйте материалы, геометрию, сертификаты. Учитывайте условия эксплуатации. Не гонитесь за низкой ценой. Надежность оборудования зависит от качества каждой маленькой детали.
