Проектирование и сборка электрических панелей — критически важные этапы создания надежных электросетей на промышленных и коммерческих объектах.
Один из ключевых аспектов, который определяет работоспособность и безопасность системы, — грамотный выбор клеммных соединений. Клеммы служат не только точкой подключения проводников, но и элементом, способным существенно упростить или, наоборот, затруднить обслуживание и дальнейшую эксплуатацию оборудования.
Часто ошибки в выборе типа, сечения или способа крепления клемм приводят к существенным последствиям: от увеличения электрических потерь и риска короткого замыкания до проблем с пожаробезопасностью и устойчивостью работы всей установки. Важно понимать, какие параметры следует учитывать при подборе клемм, какие стандарты и особенности монтажа влияют на итоговое качество и где разумнее использовать те или иные решения https://form.jotform.com/260393213367052 .

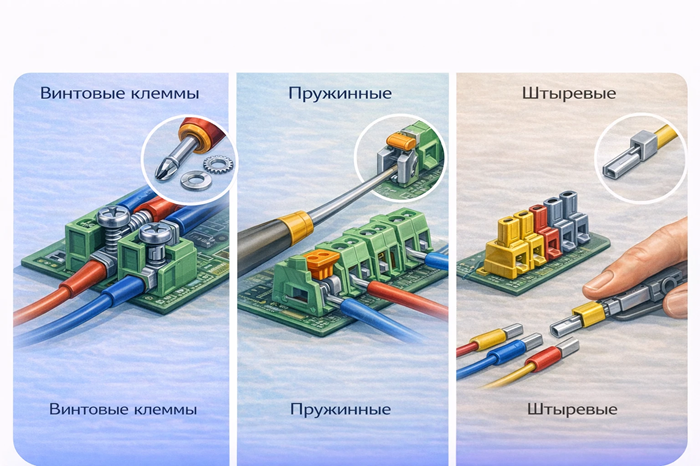

Основные типы клемм: преимущества и ограничения
Винтовые клеммы
Винтовые клеммы являются традиционным и самым распространенным вариантом для электромонтажа. Они обеспечивают надежный контакт за счет сжатия проводника винтом, что удобно при необходимости периодического обслуживания или замены элементов внутри панели.
- Преимущества: высокая механическая прочность, простота обслуживания, устойчивость к вибрациям (при наличии стопорной шайбы или специальной пружины).
- Ограничения: возможен эффект ослабления контакта из-за ползучести меди и алюминия; повышенные требования к моменту затяжки; ограничение по сечению подключаемых проводников.
Пружинные (клеммы безвинтового зажима)
Пружинные клеммы используют пружинящий элемент для фиксации проводника. Такой тип соединения находит все большее распространение, особенно в условиях ограничения пространства и массовых монтажах.
- Преимущества: стабильность контакта независимо от механических воздействий, минимизация временных затрат на подключение, отсутствие необходимости в инструменте.
- Ограничения: более ограниченный диапазон сечений проводников, повышенные требования к качеству лужения или обработке концов провода.
Штыревые (ножевые) клеммы
Этот тип клемм применяется далеко не во всех панелях, но при необходимости быстрого съёма или подключения отдельных элементов штыревые клеммы становятся оптимальным выбором https://issuu.com/relcomailya .
- Преимущества: быстрый монтаж/демонтаж, возможность систематизации и маркировки подключаемых линий.
- Ограничения: менее надежное удержание под нагрузкой, определенные риски при вибрациях и динамических нагрузках.
Таблица сравнения распространённых видов клемм
| Тип клеммы | Диапазон сечений (мм²) | Механическая прочность | Простота обслуживания | Возможные применения |
|---|---|---|---|---|
| Винтовая | 0,5–35 | Высокая | Средняя | Общее распределение, управляющие цепи, автоматика |
| Пружинная | 0,5–16 | Средняя | Высокая | Освещение, распределительные коробки, щиты управления |
| Штыревая | 0,5–6 | Средняя | Высокая | Временные присоединения, опытные макеты, съемные модули |
Критерии выбора клемм для электрических панелей
Электрические характеристики
Клемма должна быть рассчитана на рабочий ток и напряжение всей системы. Недостаточный запас по этим параметрам приводит к перегреву, образованию дуговых разрядов и ускоренному старению контактов. Специалистам важно учитывать https://disqus.com/by/ilyarelcoma/about/ не только номинальный ток нагрузки, но и возможные пусковые или аварийные токи.
Тип и сечение проводника
Для каждой задачи выбирается клемма, соответствующая материалу (медь, алюминий), сечению и типу (моножила, многожильный кабель) провода. Ошибки на этом этапе приводят к ухудшению электрического контакта, риску выкручивания жил, ускоренному выходу из строя изоляции.
Монтажные и эксплуатационные особенности
- Стеснённые условия и плотный монтаж панелей часто требуют использования клемм с минимальными габаритами.
- Съемные клеммы или их модульная конструкция существенно упрощают модернизацию и обслуживание щитов.
- Для сред с повышенной влажностью и агрессивными газами используются специальные клеммы с антикоррозионными покрытиями.
Практические рекомендации по подбору клемм
Винтовые клеммы: когда незаменимы
Идеально подходят для подключения крупных силовых кабелей и ответственных цепей. Их выбирают при необходимости получить максимальную прочность соединения. Важно соблюдать требуемый момент затяжки и периодически контролировать состояние винтов (особенно в вибронагруженной среде).
Пружинные клеммы: быстрый и надёжный монтаж
Лучший вариант для распределения питания по множеству мелких цепей — освещение, шкафы автоматики, модульные решения. Они обеспечивают постоянство контакта без необходимости дополнительного обслуживания, а риск образования «горячих точек» минимален.
Правильное использование штыревых клемм
Эти клеммы используются там, где требуется периодическое подключение и отключение линий — стенды, временные соединения, макеты. Однако их применение в силовых цепях крайне не рекомендуется.
Причины последствий ошибок при выборе клемм
- Слабый зажим или недопустимое несоответствие сечения провода приводит к перегреву и возгоранию изоляции.
- Неучтённая химическая совместимость материалов вызывает гальваническую коррозию, что отрицательно влияет на долговечность соединения.
- Неправильный выбор монтажного типа затрудняет диагностику и ремонт оборудования, увеличивая простои и трудозатраты.
Выбор клемм — неформальная часть инженерной работы по проектированию и монтажу электрических панелей. Знание особенностей разных типов клемм, грамотная оценка эксплуатационных условий и точный расчет электрических характеристик обеспечивают надежность, долговечность и безопасность всей электрической системы. Разумное использование винтовых, пружинных или штыревых клемм с учетом специфики проекта помогает избежать критических ошибок и упростить будущую эксплуатацию панели. При проектировании всегда следует анализировать реальные нагрузки, условия монтажа и требования к обслуживанию, а также опираться на опыт и рекомендации производителей оборудования.
