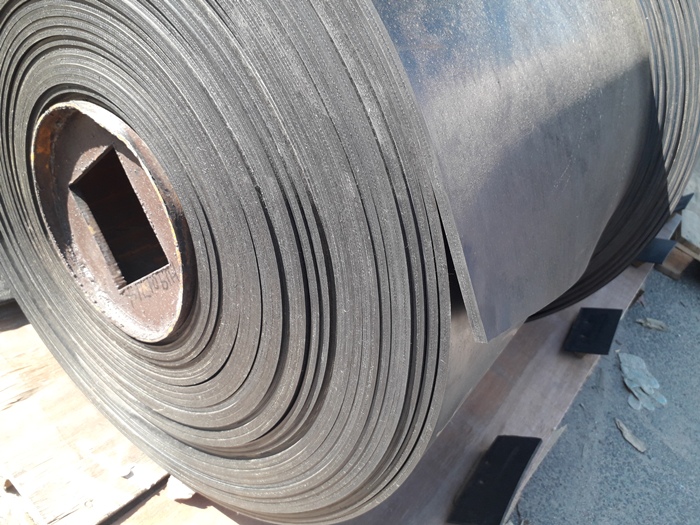

Ширина, толщина и число прокладок — три параметра, от которых напрямую зависит работа конвейерной ленты. Если ошибиться хотя бы в одном из них, транспортер может начать работать нестабильно: лента будет уходить в сторону, плохо огибать барабаны, быстрее стираться, рваться в стыке или перегружать привод. Поэтому подбор нельзя делать только по старой ленте, особенно если она уже повреждена, растянута или была установлена как временная замена.
Конвейерная лента должна соответствовать грузу, скорости движения, длине транспортера, углу наклона, диаметру барабанов и режиму работы. На легкой линии для коробок и упаковки нужна одна конструкция. На транспортере для песка, щебня, зерна, стружки или тяжелых деталей — другая. Слишком слабая лента быстро получит повреждения. Слишком жесткая и толстая может не подойти к барабанам и создать лишнюю нагрузку на узлы.
Как выбрать ширину ленты
Ширина ленты должна соответствовать конструкции транспортера и размеру груза. Если лента слишком узкая, материал будет просыпаться по краям, груз может задевать борта, а кромки будут работать с повышенной нагрузкой. Если лента слишком широкая, она может тереться о элементы рамы, хуже центрироваться и быстрее повреждаться по краям.
Для штучных грузов смотрят на габариты изделия. Коробка, мешок, заготовка или деталь должны устойчиво располагаться на ленте, не свисать с краев и не смещаться при движении. Для сыпучих материалов учитывают не только ширину, но и форму желоба, угол установки роликоопор, производительность линии и размер частиц. Чем выше поток материала, тем внимательнее нужно подбирать рабочую ширину.
При выборе ширины важно проверить:
- фактическую ширину старой ленты;
- ширину барабанов и роликоопор;
- расстояние между бортами;
- размер и форму груза;
- наличие просыпания по краям;
- движение ленты по центру трассы;
- запас места между лентой и рамой;
- состояние кромок старой ленты.
Если старая лента сильно стерта по краям, ее ширина уже может быть меньше исходной. В таком случае нельзя просто измерить поврежденную часть и заказать такую же. Нужно понять, какой размер был рабочим изначально и почему край разрушился. Причина может быть в боковом уходе, перекосе роликов, неровной загрузке или контакте с металлоконструкцией.
Толщина ленты и рабочие обкладки
Толщина ленты складывается из каркаса и обкладок. Верхняя рабочая обкладка контактирует с грузом. Нижняя сторона работает по барабанам и роликам. Чем тяжелее и грубее материал, тем выше требования к рабочей поверхности. Но увеличивать толщину без проверки нельзя. Толстая лента становится жестче, хуже огибает барабаны малого диаметра и может быстрее разрушаться на перегибах.
Для легких штучных грузов часто не нужна большая толщина. Важнее ровная поверхность, стабильный ход и подходящее сцепление. Для абразивных материалов нужна более стойкая верхняя обкладка. Для груза с острыми кромками требуется защита от порезов и пробоев. Для наклонных участков может понадобиться рифление, профили или перегородки.
Если старая лента быстро стерлась сверху, нужно оценить не только толщину, но и тип покрытия. Возможно, обкладка не была рассчитана на абразивный груз. Если повреждения идут снизу, нужно проверить барабаны, ролики, пробуксовку, налипание материала и натяжение. Нижний износ часто говорит о проблеме в самом транспортере.
Число прокладок и прочность каркаса
Прокладки образуют несущий каркас ленты. Они воспринимают растягивающую нагрузку и помогают ленте сохранять форму при работе. Чем больше прокладок, тем выше может быть прочность, но одновременно растет жесткость. Поэтому нельзя выбирать ленту только по принципу «чем больше, тем лучше».
Слишком слабый каркас растягивается, хуже держит нагрузку, может повреждаться в зоне стыка и работать нестабильно на длинной трассе. Слишком жесткая лента может плохо проходить по барабанам, особенно если их диаметр небольшой. В таком режиме каркас испытывает лишний изгиб, а стык становится слабым местом.
Число прокладок подбирают с учетом нагрузки, длины транспортера, натяжения, скорости, угла наклона и диаметра барабанов. Для короткого легкого транспортера может быть достаточно меньшего числа прокладок. Для тяжелого сыпучего груза, длинной трассы и высокой производительности нужна более прочная конструкция. Но ее обязательно сверяют с возможностями оборудования.
Почему старая лента не всегда правильный образец
Старую ленту полезно использовать как ориентир, но не как единственный источник данных. Она могла быть установлена неправильно еще раньше. Например, на транспортер могли поставить слишком узкую ленту, ленту с неподходящей толщиной или каркасом, который не выдерживает фактическую нагрузку. Если она быстро изнашивалась, уходила в сторону или рвалась в стыке, повторять ее параметры без проверки не стоит.
Перед заказом новой ленты желательно собрать данные по транспортеру: ширину, длину, тип груза, скорость, угол наклона, диаметр барабанов, вид роликоопор, условия загрузки и способ соединения. Также нужно осмотреть старую ленту: где именно она стерлась, есть ли порезы, расслоение, повреждение краев, пробуксовка или разрыв стыка.
Правильная ширина помогает ленте стабильно нести груз без просыпания и контакта с рамой. Правильная толщина защищает рабочую поверхность, но не перегружает транспортер. Правильное число прокладок дает нужную прочность без лишней жесткости. Когда эти параметры подобраны вместе, лента лучше держит нагрузку, ровнее идет по трассе и дольше работает без внеплановой замены
